Створки ТПТ-117

Назначение

Основное назначение серии ТПТ-117 (SG) — встраивание в светопрозрачные фасады зданий с разными типами наружного открывания створок.

Профиль

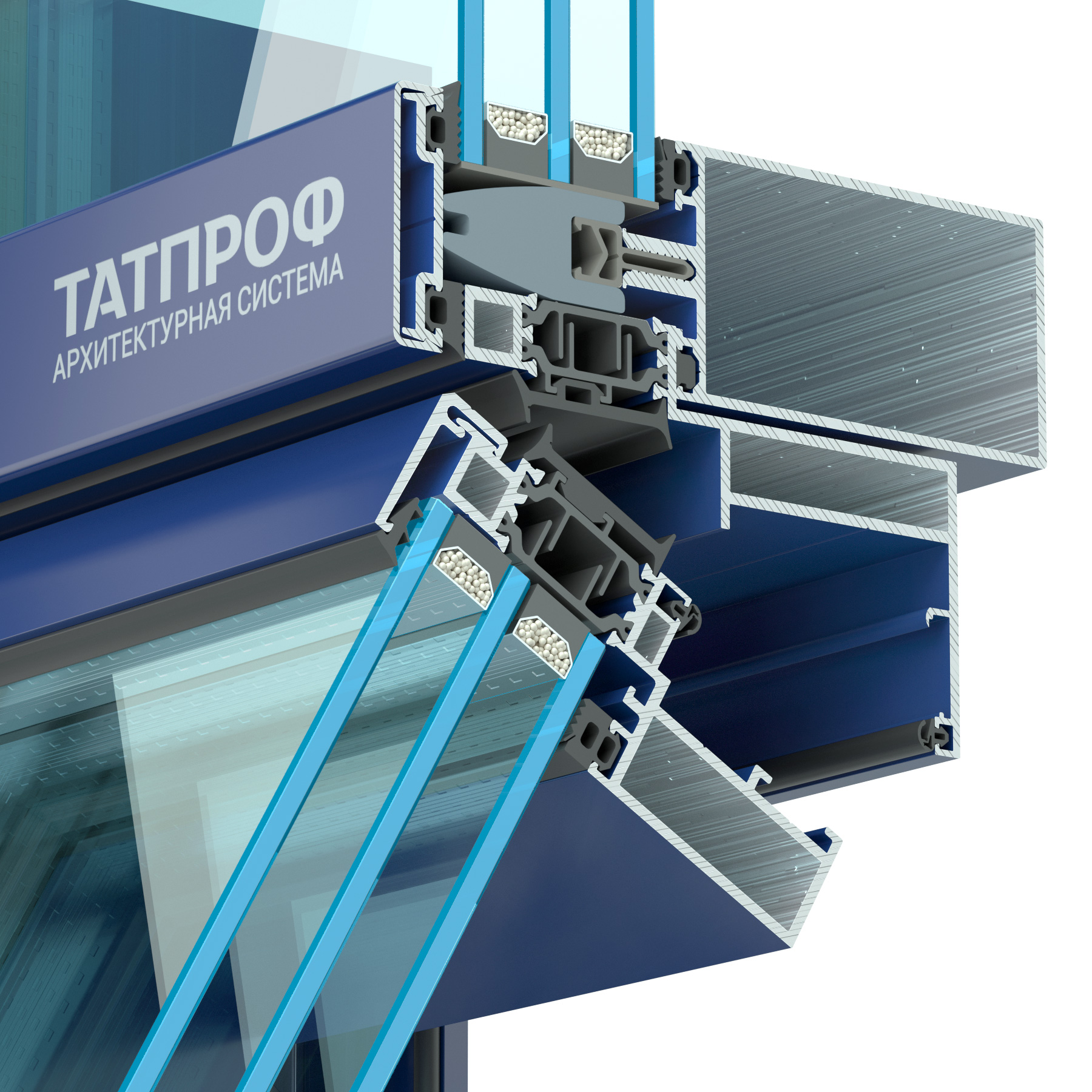

Профили комбинированные прессованные из алюминиевого сплава 6060 по ГОСТ 22233-2001, с термомостами 34 мм из стеклонаполненного полиамида, геометрические размеры соответствуют ГОСТ 22233-2001.

Конструктивная толщина профилей серии ТПТ 117:

  • рама — ТПТ-117.10 =117 мм,
  • створка — ТПТ-117.30 =116 мм

Конструктивная толщина профилей серии ТПТ 117 SG: M

  • рама — ТПТ-117.11 = 123 мм
  • створка — ТПТ-117.31 =111 мм

В качестве защитно-декоративного покрытия алюминиевых профилей используется полимерно-порошковое покрытие, анодирование. Цвет покрытия по каталогу цветов RAL.

Заполнение

В качестве светопрозрачного заполнения применяются стеклопакеты различного исполнения и толщиной до 50 (54) мм.

Уплотнители

Для уплотнения и герметизации применяются уплотнители из эластомерных материалов, соответствующие ГОСТ 30778-2001 (светоозономорозостойкие).

Комплектующие

Стальные элементы, применяемые для крепления алюминиевых конструкций и соприкасающиеся с алюминиевыми деталями, должны иметь защитное покрытие согласно указаний СНиП 2.03.11.

Крепеж

В конструкциях системы «ТАТПРОФ» используются самонарезающие стальные нержавеющие винты с защитным покрытием.

Фурнитура

Для створок применяется фурнитура фирм Sobinco, Giesse, Esco, Сатурн, возможно применение изделий других производителей (Roto, Fapim), выполненных под Европаз, паз створки — 15 / 20.

Хранение

Хранение элементов створок должно производиться в упакованном виде на деревянных подкладках в сухих складских закрытых помещениях с твердым покрытием пола. Не допускается складирование элементов на открытых площадках.

Монтаж

Монтаж алюминиевых конструкций производится в соответствии с ГОСТ 30971-2002, проектом производства работ, утвержденном в установленном порядке, согласно инструкции по монтажу ПХ.00.00.000.001 ИС «Строительные алюминиевые конструкции системы «ТАТПРОФ».

Технические характеристики

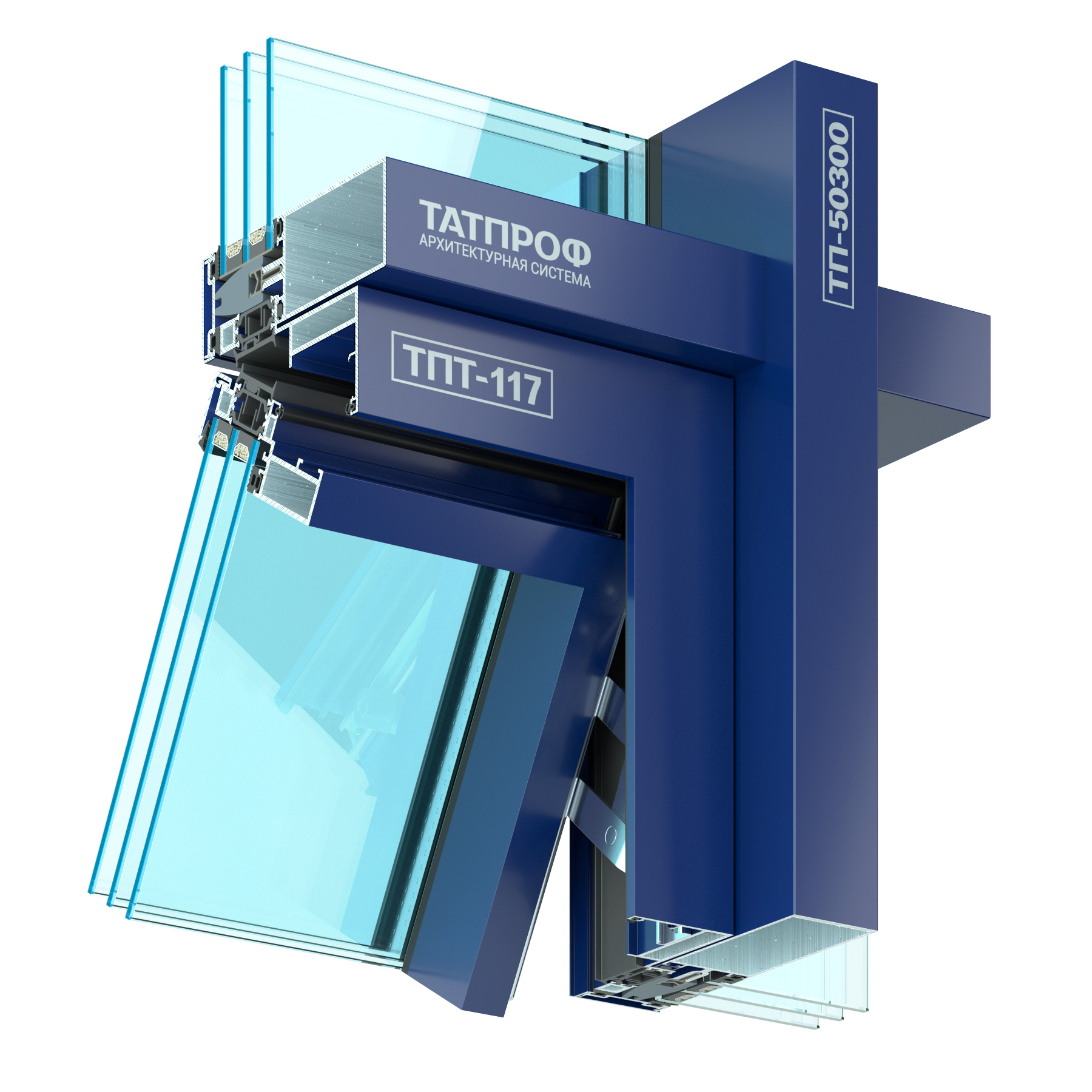

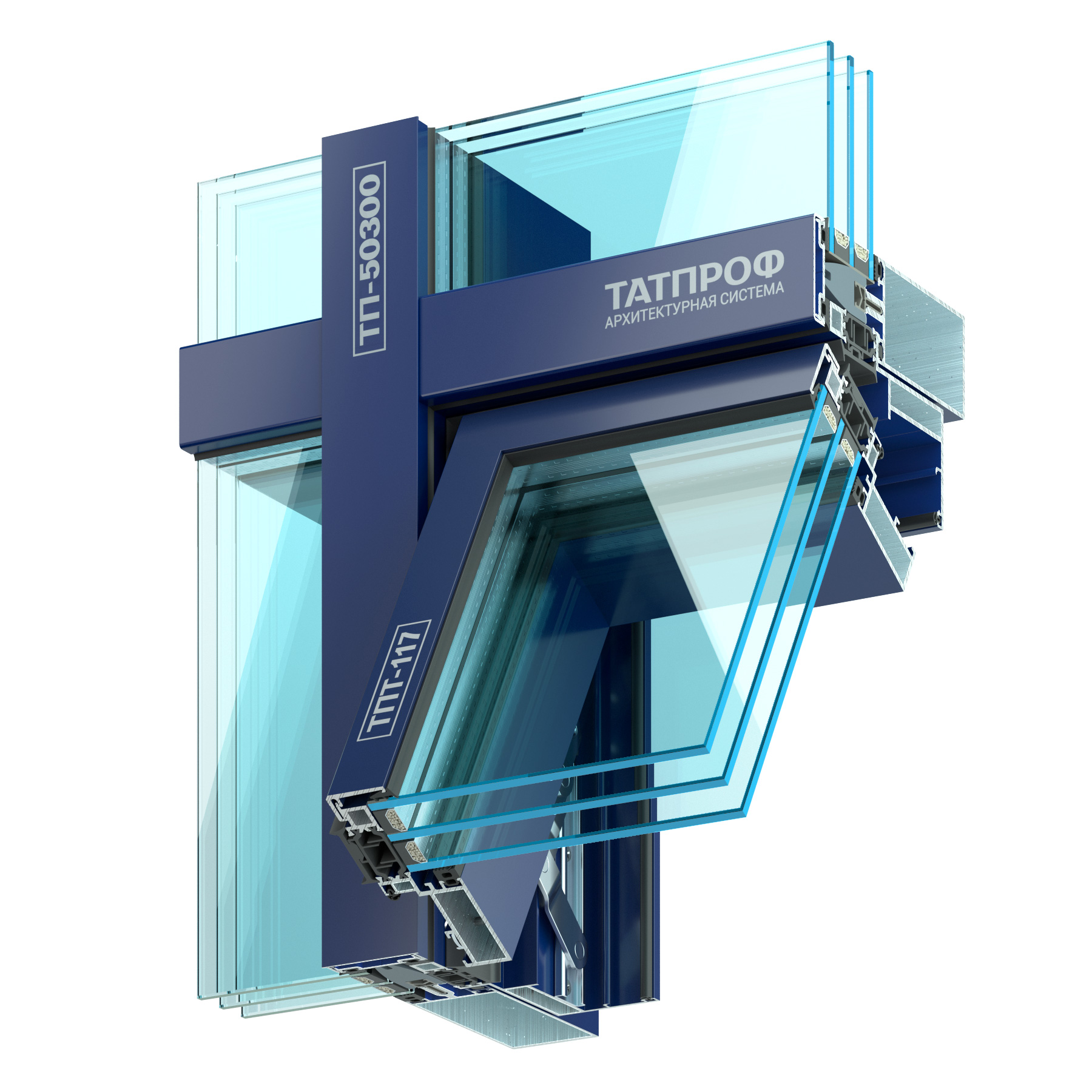

Серии ТПТ-117 Усиленные створки наружного открывания с повышенными теплотехническими характеристиками (термомосты 34 мм):

  • коэффициент сопротивления теплопередаче профилей = 0,57 м² °C/Вт.
  • коэффициент сопротивления теплопередаче узла: профильная система ТПТ-117 + стеклопакет СПД (4ClimaGuardSolar-17Ar-4ClimaGuard N) = 0,78 м² °C/Вт.

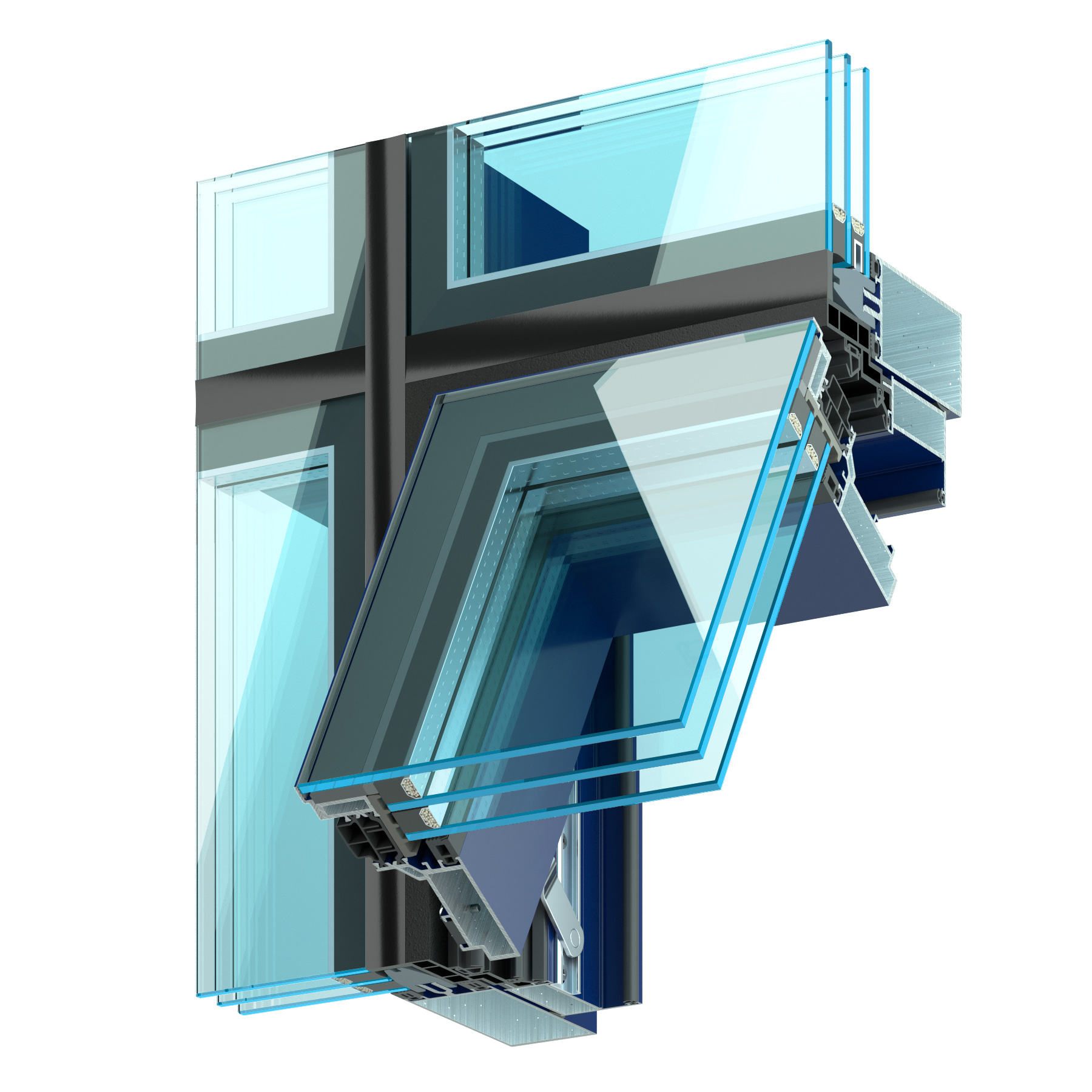

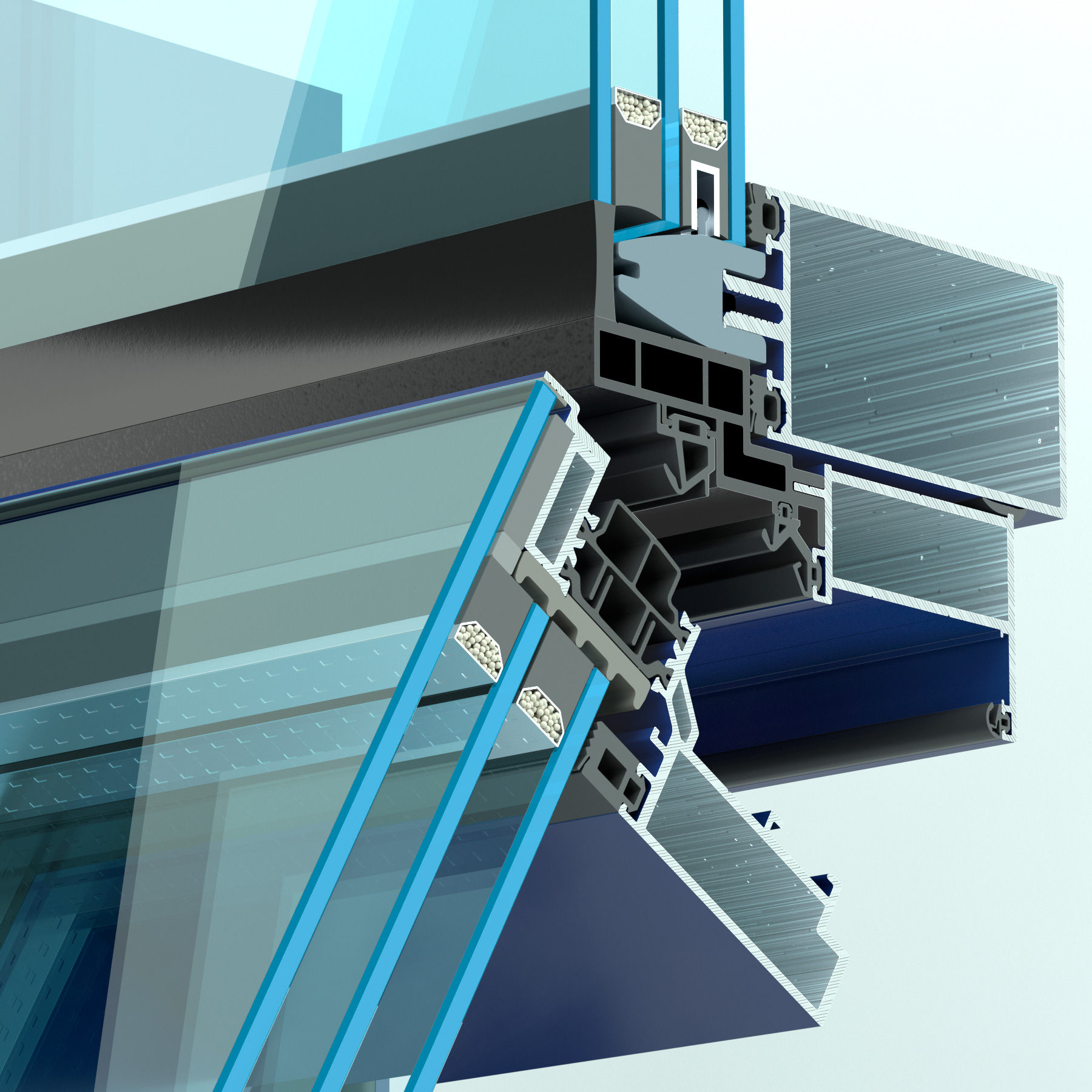

Серии ТПТ-117SG Структурные створки наружного открывания с повышенными теплотехническими характеристиками (термомосты 69,5 и 34 мм):

  • коэффициент сопротивления теплопередаче профилей = 1,13 м² °C/Вт
